INTRODUCCIÓN

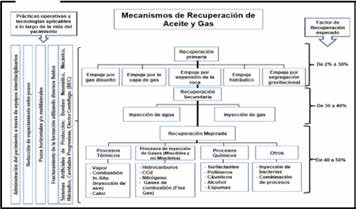

En la explotación de un campo petrolero, existen tres etapas de recuperación en las cuales permiten extraer la producción de un yacimiento, como son: Recuperación primaria, enfocada a dos consideraciones 1) flujo natural, la energía del yacimiento permite que el fluido llegue a superficie y 2) levantamiento artificial, la energía del yacimiento es baja y no permite que el fluido llegue a superficie, como consecuencia se utilizan equipos de levantamiento artificial como mecánicos e hidráulicos entre otros para aumentar la energía en fluido y que de esta manera llegue a superficie de acuerdo a lo planificado.
Recuperación secundaria, enfocada a mantener o incrementar la presión del yacimiento o para realizar un barrido del petróleo residual existente en fondo, esta técnica se basa en inyección de agua o gas.
Recuperación terciaria, enfocada a producir petróleo que no se puede producir con los métodos descritos anteriormente o técnicas que permite recuperar el petróleo residual de manera más eficaz, estos métodos son térmicos, químicos, polímeros y otros, esta clasificación se presenta en la figura 1.
En los yacimientos llamados “campos maduros”, existen interacciones de fuerzas capilares presentes en una emulsión agua-petróleo; la variación de tensión interfacial permite relacionar el número capilar con la viscosidad y la velocidad de inyección mediante la adición de surfactantes. El mercado ecuatoriano cuenta con diferentes tipos de surfactantes los mismos que son analizados en esta investigación.
A la tensión superficial Salager y Antón la definen como: “La fuerza en dinas que actúa a lo largo de 1 cm de longitud de película, y/o el trabajo en ergios que es necesaria en generar una área de 1 centímetro cuadrado de superficie o de energía libre superficial por cada centímetro cuadrado de área” (ver ec. 1 y ec. 2).
Ec. (1)
Ec. (2)
Mientras para la tensión interfacial utilizamos la ecuación de Laplace – Young (ec. 3).
Ec. (3)
Donde ∆p es la diferencia de presión a través de la interfase del fluido, es la tensión interfacial y R1 y R2 son los radios principales de curvatura.
El término de concentración micelar crítica que es abreviado en las siglas CMC, no es en realidad un valor exacto, a este se lo considera como un rango en la concentración, el cual puede ser muy amplio, si el surfactante tiene diferentes clases de compuestos químicos que son notablemente diferentes entre cada compuesto (Salager, 1993).
La evaluación de tensión superficial relaciona el área de contacto entre el fluido y el radio del anillo de Du Nouy de 9,545 mm, el cual es aplicado una fuerza de tensión en el contacto medida en mN/m.

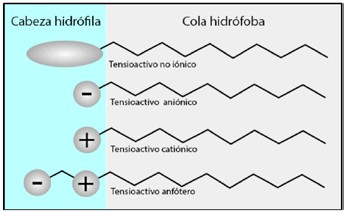

Las clasificaciones de los agentes surfactantes son (ver figura 2):
Se utilizaron surfactantes de carácter no iónicos y catiónico a diferentes concentraciones, encontrando la concentración óptima CMC que permite mejorar la movilidad del petróleo para ser aplicado en el proceso de recuperación mejorada.
Planteamiento del Problema
En la industria petrolera del país no se ha reportado la realización de proyectos de desarrollo en recuperación mejorada de petróleo (EOR) en yacimiento de campos maduros, debido principalmente a las altas inversiones para estos procesos. Entre los procesos químicos está el método de inyección de surfactante que permiten un aumento en recuperación de petróleo del 3 al 5 % en los yacimientos.
Objetivo
Evaluar el cambo de tensión interfacial en la emulsión agua-petróleo utilizando surfactantes comerciales para el proceso de recuperación mejorada de petróleo (EOR).
MATERIAL Y MÉTODOS
La metodología utilizada es de bloques de forma aleatoria, consiguiendo una mayor homogeneidad del valor característico del caso de estudio. Se aplica la ecuación siguiente (ec. 4):
Ec. (4)
El diseño de bloques implica que en cada bloque hay una sola observación de cada tratamiento. Evaluamos la concentración micelar crítica de los surfactantes comerciales utilizando la propiedad física “Tensión Superficial”, los resultados sirven para evaluar cómo influye en la disminución de Tensión Interfacial en la emulsión agua-petróleo.
Para la valoración directa de la tensión superficial y de la tensión interfacial de diferentes líquidos y emulsiones se utilizó un tensiómetro (Dataphysic), a través del anillo de Du Nouy, y del programa SCAT. El procedimiento fue el siguiente:
Preparar soluciones de agua-surfactante de concentraciones, 0,001M hasta 1M, con materiales de precisión de escalas de 0,1 ml.
Limpiar el anillo de Du Nouy con agua destilada, luego someterlo a fuego, permitiendo eliminar todo residuo orgánico que se encuentre en la superficie.
Calibrar el tensiómetro con tolueno.
Realizar las mediciones de tensión superficial utilizando el anillo de Du Nouy para cada concentración de surfactante, utilizando un volumen de 40 ml de solución de agua-surfactante en el recipiente.
De cada medición se recogen los datos obtenidos por el programa SCAT y se realizan las curvas.
Analizar los resultados para encontrar el valor de CMC de cada muestra de surfactante, en base a la tensión superficial.
Para medir la tensión interfacial, se repiten los pasos anteriores, se escoge en el programa la opción Interfacial Tensión – Ring – Pull, luego la opción substancias y se selecciona la que más se aproxime a la naturaleza y densidad de los líquidos de prueba.
Con los datos proporcionados por el programa SCAT de cada prueba realizada se analizaron las curvas proporcionadas.
Una vez terminadas las pruebas, se procede a la limpieza, siguiendo el mismo procedimiento anteriormente citado.
RESULTADOS
El estudio se realizó para un petróleo (muestra Campo Oso) de API 26,3, BSW de 6%, salinidad de agua de formación de 10000 ppm, viscosidad cinética a 80°F de 75 cSt, los análisis de los mismos se realizaron bajo normas ASTM de 287 y ASTM de 96.
En el análisis de la concentración micelar crítica, se realizó por medio de la tensión superficial.
Los resultados de la evaluación de concentración micelar crítica para los tres surfactantes comerciales: un catiónico y dos no iónicos y que actualmente son utilizados para recuperación mejorada son (tabla 1):
Análisis de pruebas de laboratorio, 2016

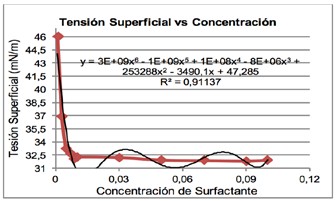

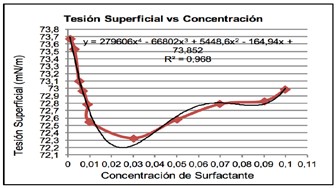

Figura 3 Producto no iónico que representa la Tensión Superficial vs Concentración de Surfactante
Análisis de pruebas de laboratorio, 2016
Figura 4 Producto catiónico que representa la Tensión Superficial vs Concentración de Surfactante
Análisis de pruebas de laboratorio, 2016
Figura 5 Producto no iónico que representa la Tensión Superficial vs Concentración de Surfactante
Al graficar tensión superficial en función de la concentración como se indica en las Figuras 3, 4, 5; el punto de inflexión que indica el cambio de curvatura en la tensión superficial corresponde a la concentración micelar critica, existiendo disminución de la interacción de las fuerzas moleculares. El valor de CMC depende factores como: la estructura de las substancias anfipáticas, la carga eléctrica, la adición de electrolitos, substancias orgánicas y el efecto de la temperatura y presión.

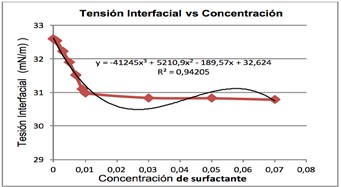

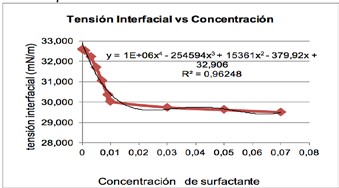

Los resultados de tensión interfacial evaluados con los diferentes agentes tensoactivos para la emulsión agua-petróleo en función de la concentración micelar crítica tenemos (tabla 2) (figs. 6, 7 y 8):
Análisis de pruebas de laboratorio, 2016

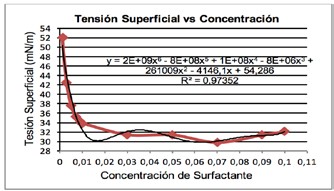

Figura 6 Producto no iónico que representa la Tensión Superficial vs Concentración de Surfactante
Análisis de pruebas de laboratorio, 2016

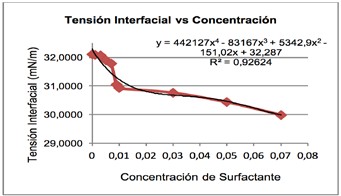

Figura 7 Producto catiónico que representa la Tensión Superficial vs Concentración de Surfactante
Análisis de pruebas de laboratorio, 2016
Figura 8 Producto no iónico que representa la Tensión Superficial vs Concentración de Surfactante
Para el tratamiento estadístico se utilizó el error de estimación (ecuación 5):
Ec. (5)
y el coeficiente de correlación (ecuación 6):
Ec. (6)

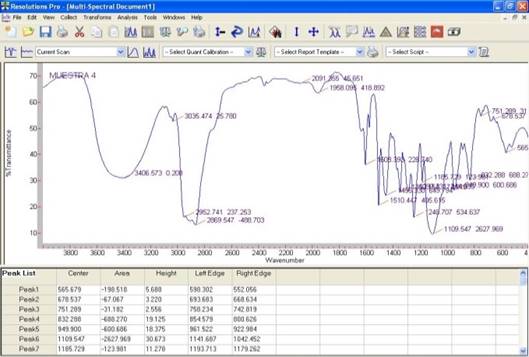

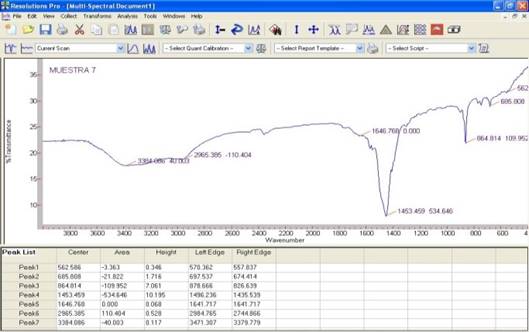

El análisis de los grupos funcionales que son componentes de las moléculas se realizó por medio de espectroscopia de infrarrojo con serie de Fourier, cuyos resultados son (fig. 9, 10 y 11):
DISCUSIÓN
Cuantificación de la concentración micelar crítica
La evaluación de concentración micelar crítica para los diferentes tensoactivos de carácter no iónico y catiónico dio una menor concentración para los tensoactivos no iónicos de 0.1M, disminuyendo la tensión superficial del agua de 72,650 mN/m, a valores de 32,288 mN/m y 33,790 mN/m a temperatura constante; mientras que en el valor del tensoactivo de carácter catiónico, la concentración micelar critica fue de 0,3M y de disminución de tensión superficial inicial es de 73.8nN/m a 72,371 mN/m; lo que indica que a estos valores de concentración micelar critica es donde el potencial químico es mínimo y la energía libre de Gibbs aumenta, permitiendo que se formen los primeros grupos de micelas que son el conjunto de moléculas que constituyen una de las fases de los coloides
Cuantificación de la tensión interfacial
La aplicación de los valores obtenidos de concentración micelar critica fueron utilizados para evaluar la tensión interfacial en la sistema agua petróleo; el mejor resultado encontrado fue con el surfactante de carácter catiónico, disminuyendo la tensión interfacial de la emulsión agua petróleo de 32,595 mN/m a un valor de 29,512 mN/m; que con respecto a los otros surfactantes no iónicos tuvieron una disminución de 32.595 mN/m a 30.269 mN/m y 30.785 mN/m respectivamente; esta disminución por el surfactante de carácter catiónico se debe a diferentes factores como: contiene aditivos como glicoles que regulan la variación de pH y la disociación de electrolitos fuertes como es el caso del cloruro de sodio que forma parte del agua de formación.
El resultado de tensión interfacial del tensoactivo catiónico es de 29,512mN/m, permite tener una mejor movilidad del petróleo en el yacimiento, ya que a medida que disminuye la tensión interfacial aumenta el número capilar ocasionando la desaparición de la interfase entre el fluido desplazante y el fluido desplazado, de acuerdo a la ecuación (ec. 7) del número de capilar.
Ec. (7)
Dónde:
Nc= Número de capilar
μ = viscosidad
V= velocidad de inyección
σ(o/w)= tensión interfacial agua -petróleo
Permitiendo el flujo de glóbulos que se forman por la interacción del surfactante, formando una red de glóbulos interconectados en la roca porosa.
Espectros Infrarrojos
El análisis de los espectros infrarrojos se usa para la identificación y estudio de grupos funcionales que caracterizan a las moléculas, los surfactantes analizados fueron aquellos que se utilizaron para evaluar la tensión interfacial. Los surfactantes no iónicos presentan la misma estructura dando picos a ciertos longitudes de onda que son característicos de grupos funcionales como: O-H , C-H, C=C, C=O que pueden representar a familias como alquilfenoletoxilados,
La diferencia entre ellos es la cadena hidrocarbonada que da diferentes pesos moleculares y propiedades físicas como lo que se observa en la viscosidad.
Mientras que, para el espectro infrarrojo catiónico, se muestra que contiene aditivos produciendo interferencias, causando picos deformes que no se puede dar una interpretación adecuada.
CONCLUSIONES
Los valores de la concentración micelar critica depende de la naturaleza de los surfactantes ya sea de tipo catiónico o no iónico, estos agentes anfipáticos permiten que se obtenga una concentración donde predomina cierto grado de ordenamiento hidrofílico si es amante al agua e hidrofóbico rechazando al agua.
La concentración micelar crítica se evalúa en base a la gráfica tensión superficial en función de la concentración y el punto de in flexión corresponde al valor de CMC, siendo menor concentración de 0.01M para los surfactantes no iónicos.
La tensión interfacial del surfactante catiónico es menor que las surfactantes no iónicos para el sistema agua petróleo, lo que indica una relación inversa denotando que a medida que disminuye tensión interfacial aumenta la relación del número de capilar, esto permite predecir el aumento en la producción y el factor de recobro al momento de realizar una recuperación terciaria.
Los fenómenos de superficie dependen de las fuerzas internas de las moléculas, se evalúa directamente a través de propiedades físicas como es el caso de la tensión interfacial y superficial relacionando con la energía libre de Gibbs y potencial químico.
Los espectros infrarrojos permiten identificar y relacionar los grupos funcionales de las moléculas, comprendiendo como actúan las partes hidrofílicas o hidrofóbicas presentes en la substancia, relacionando con los fenómenos de superficie como es caso de la emulsión agua petróleo
Recomendaciones
Se evalúe permanentemente cómo influye la tensión interfacial de la emulsión agua-petróleo de los diferentes tipos de agentes surfactantes a diferentes condiciones de presión, temperatura, salinidad y API, en función de concentración micelar crítica.
Realizar mediciones sobre el comportamiento de la tensión interfacial de las emulsiones agua-petróleo utilizando agentes tensoactivos naturales en función BHL.
Valorar la influencia de la concentración de electrolitos fuertes en saturación de aguas de formación con respecto a la tensión interfacial de la emulsión.
